Diseño, suministro e instalación de tubería flexible en una mina de carbón a cielo abierto
PRESENTACIÓN DEL CASO:
En la península de La Guajira, en el norte de Colombia, se encuentra una mina de carbón a cielo abierto, que opera desde hace 49 años y cuya producción supera los 32 millones de toneladas anuales de carbón, influyendo fuertemente en el desarrollo de la economía local y nacional. La zona donde se realiza la extracción del mineral es una zona desértica donde sus fuentes hídricas son prioridad en su ecosistema.
Para poder operar, la empresa minera requería una solución que le permitiera transportar diferentes tipos de fluidos — entre ellos combustibles, lubricantes y agua— desde la isla de lubricantes hasta el área de taller, cuya distancia es de 90 metros a través de un paso vehicular de volquetas con pesos superiores a las 200 toneladas, lo que obligaba que la solución para el transporte de esos fluidos sea enterrada (2m o más) soportando el paso vehicular y mitigando todo riesgo de contaminación del suelo y de fuentes hídricas cercanas.
-
Fecha de intervención: Marzo 2025
-
Activo: Tuberia flexible
-
Localización: Colombia
LA SOLUCIÓN
El equipo de ingenieros de Morken Group evaluó la situación planteada por el cliente y consideró que la solución óptima para transportar estos fluidos en condiciones seguras de presión (< a 250 psi), temperatura (< a 82°) y contención era mediante una tubería flexible, reforzada en HDPE y con un liner interno no reactivo a los fluidos transportados.
A tal efecto, Morken Group efectuó el diseño de ingeniería, suministro e instalación de la tubería flexible de 3” y 250 psi en 9 tramos de 90 metros cada uno, con una vida útil de 20 años.

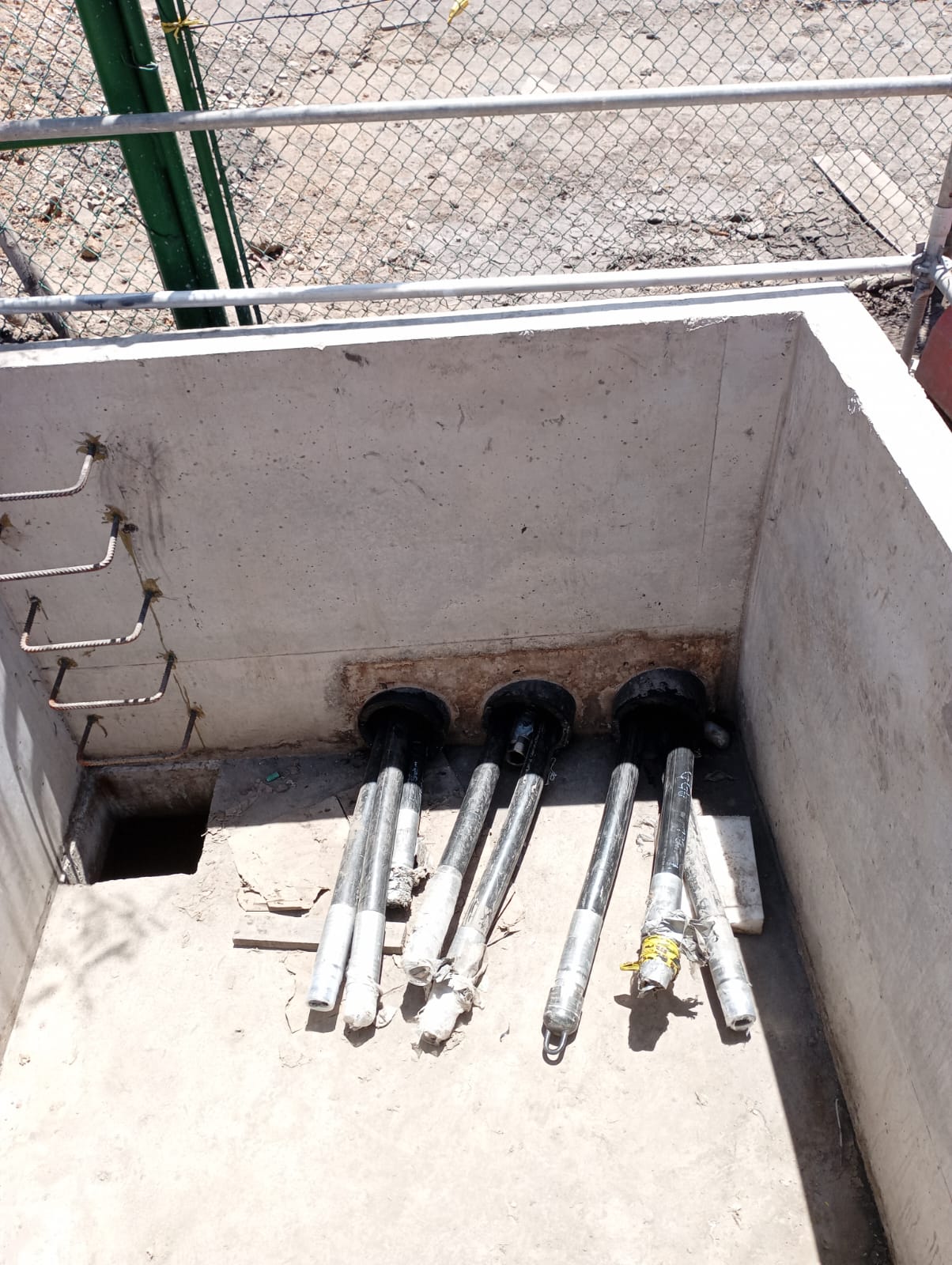

Para esta instalación, y debido a los distintos tipos de fluidos a transportar, se realizó una obra civil con tres trazados de línea a una profundidad de 2m y por cada uno de ellos se instalaron tres tuberías de 90m para un suministro total de 810m en 9 tramos, garantizando su correcta distribución operativa para cada fluido y una total contención en caso de una falla en el sistema.
RESULTADOS Y BENEFICIOS
Las ventajas de haber desarrollado este proyecto con tubería flexible se ven reflejadas en los bajos costos de mantenimiento, tiempos de instalación, transporte, menos cantidad de personal para su instalación, una mayor vida útil y la posibilidad de reutilizar este activo en futuros proyectos; algo que no se hubiera logrado con el uso de tubería en acero para esta aplicación.
