CAMBIO DE MONOBOYA – MANGUERAS STRING – INSPECCIÓN DEL PLEM Y VÁLVULAS SUBMARINAS
PRESENTACIÓN DEL CASO:
El terminal marítimo más importante de Ecuador posee 2 monoboyas para carga/descarga y operativos de buques tanqueros. Las monoboyas disponen de mangueras flotantes y submarinas conectadas a un PLEM submarino (Pipeline End Manifold). A través de este sistema de mangueras se realiza la recepción o despacho de crudo de petróleo y refinados desde y hacia la principal refinería del país.
Según recomendación del fabricante y de acuerdo a las regulaciones de la OCIMF (Oil Companies International Marine Forum), dichas mangueras deben ser remplazadas cada 5 años, así como también se recomienda la inspección y mantenimiento del PLEM y de las válvulas que lo configuran.
Para este sistema submarino de transporte de fluidos, el Cliente le requirió a Morken Group realizar el remplazo de una monoboya por otra nueva, el remplazo de los strings de mangueras y accesorios, y la inspección del PLEM y de las válvulas submarinas.
Las maniobras para lograr el objetivo, incluyeron la inspección, izaje, desmontaje, montaje, pruebas y re-inspección de todo el sistema a 42 metros de profundidad.
-
Fecha de intervención: Marzo 2022
-
Activo: Sistemas de matriz compuesta
-
Localización: Ecuador
SOLUCIÓN
El equipo de ingenieros de Morken Group, en total atención a todos los aspectos del caso y a las estrictas regulaciones ambientales, llevó a cabo la ejecución de estos servicios submarinos con buzos profesionales de alta experiencia en las actividades específicas requeridas y con todo el equipamiento necesario para realizar operaciones rápidas, seguras y de alta calidad.
El alcance de las operaciones requeridas incluyó:
– Cambio de string de mangueras submarinas.
– Cambio de mangueras flotantes.
– Inspección submarina en PLEM (Pipeline End Manifold).
– Apertura y cierre de válvulas submarinas.
RESULTADOS Y BENEFICIOS:
Morken Group ejecutó exitosamente el servicio de trabajos submarinos de acuerdo a lo requerido y planificado.
La inspección del sistema detectó un desgaste importante en el recubrimiento externo de las mangueras y parte del sistema.
Algunos de los beneficios que el Cliente obtuvo con el servicio fueron:
- Inspección efectiva sin interrumpir las condiciones normales de operación y sin riesgos exponenciales.
- Inspección del 100% de la longitud de la tubería.
- Remplazos efectivos y pruebas de aceptación 100% confiables.
- No se registró ningún tipo de incidente o accidente en el desarrollo de las operaciones.
- Las operaciones se realizaron sin registrarse contaminación con el medioambiente.
A continuación, algunas imágenes de los trabajos realizados:

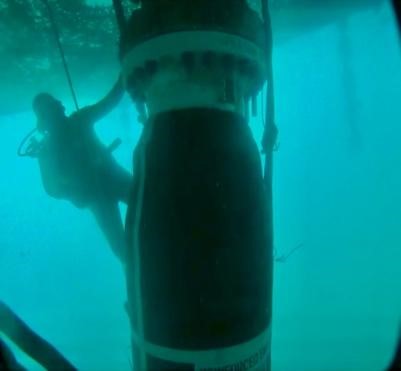

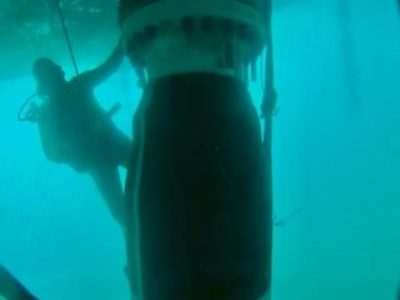

Maniobras submarinas con buzos, y equipos de buceo de profundidad.

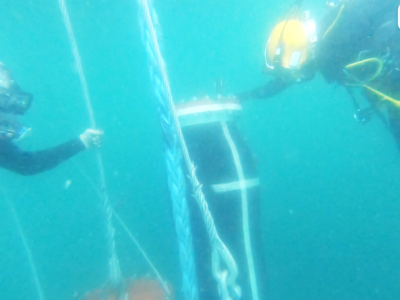

Maniobras de conexión y desconexión en Monoboya
Maniobras de izaje para cambio de mangueras.
Alineación, ajuste, torque y cambio de empaques de bridas al PLEM submarino.
Control en Sala de Supervisión de Buceo de Profundidad.

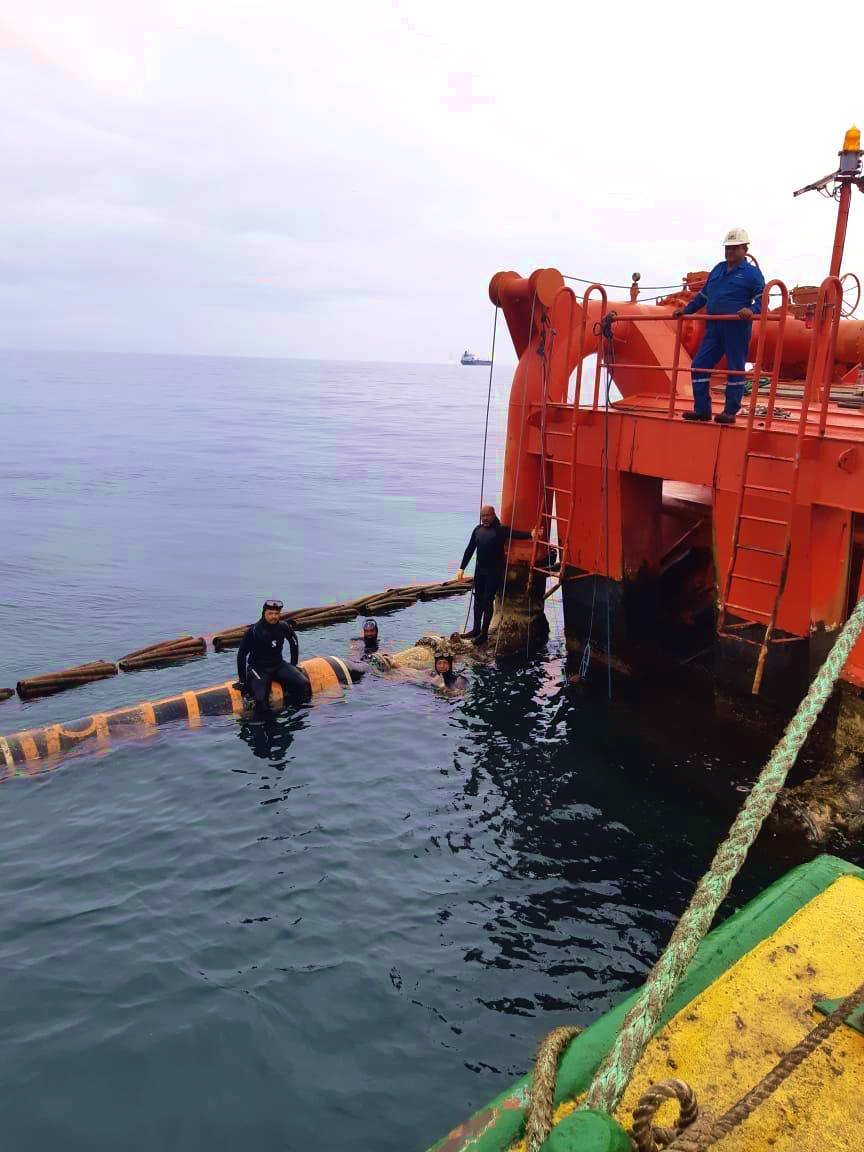

Maniobras de traslado de string de mangueras desde playa hasta monoboya.
